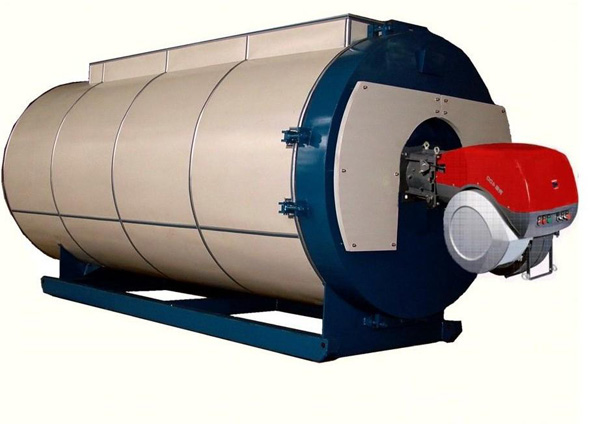

CWNS型燃油(氣)熱水鍋爐產品介紹

CWNS系列全自動燃油（氣）臥式熱水鍋爐（實用新型**），采用臥式三回程濕背結構，改善鍋爐運行環境，提高鍋爐效率和使用壽命；全部煙氣通道置于水中，尾部配有余熱水箱及完善的保溫外包設計，煙箱密封采用迷宮式結構，避免了煙箱漏煙現象。鍋爐熱效率高達90%以上，采用有良好膨脹性能的波紋爐膽與錐形爐膽的組合爐膽，爐膽尺寸與火焰相吻合，煙氣流通面積以次減小，使煙氣等速流動，保證高溫?zé)煔庠跔t內的熱交換時間，達到良好傳熱效果；采用與鍋爐完全匹配的高性能燃燒機，進行**自動調節，使燃燒充分，節省燃料，降低污染；采用高保溫性能的超細玻璃棉，散熱損失更��；采用智能化節能控制系統，對鍋爐及供水、供暖、自控水溫系統進行控制，結合不同負荷調節燃料供給，更加節能。安裝方式為整體快裝鍋爐，振動小，對地基無特殊要求，不需地腳螺栓固定，安裝簡單易行。 采用活動爐頭結構，可匹配各種燃燒器，更換爐頭，維修爐體方便快捷。 前、后煙箱采用活動可拆結構，可方便地對鍋爐內部進行檢查、維護、保養，簡單、便捷，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質，是新開發的新款產品。

CWNS型燃油(氣)熱水鍋爐性能**

1、恒磊熱能**產品
臥式內燃三回程全濕背設計，100%波紋爐膽，具有良好的熱伸縮性，水冷回燃室，回燃室與后管板扳邊對接，應力比較低，質量更**。
2、大直徑波紋爐膽
鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱量及熱膨脹，，輻射受熱面大。
3、熱力充足
鍋爐受熱面積按大于25平方/每噸設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。
4、多功能**防爆裝置
鍋爐后板上設有與爐膛連通的防爆裝置，防止燃料在爐膛內發生劇烈爆燃時，泄放瞬間的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢查，維護方便。
5、**降水時間足
鍋爐的燃燒室地位布置，水位確定符合我國規程，同時嚴格按國際通用規范標準的水位波動時間要求，具有充足的**降水空間，保證鍋爐的運行**。
6、鍋爐檢修方便
鍋爐頂部設有人孔，鍋爐前后部下方設有手孔裝置，便于爐內裝置及鍋爐底部的檢查、清理。
7、前后煙箱密封獨特
煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封， 密封材料特制，壓縮性能好，完全隔阻煙氣的泄漏，可重復使用。
8、水溫、水位保護**
鍋爐水溫、水位設置多重控制保護，以及超煙溫保護，確保鍋爐運行的**。
9、自動控制水平排名靠前
鍋爐控制器采用西門子、德力西電器元件，性能**。具有液晶屏顯示的中英文菜單型，人機對話遠程控制的觸摸屏型。
1、  燃燒器2、  前煙箱門3、  壓力控制器4、  壓力表5、  集汽罐6、  出水閥7、  **閥 8、  人孔裝置9、  平臺扶梯10、  進水閥11、  吊耳12、  短螺紋煙管13、  長螺紋煙管14、  濕背回燃室15、  防爆觀火孔16、  外包17、  后煙箱門18、  排污閥19、  手孔裝置20、  底座21、  爐膽 22、  前管板23、  保溫層24、  耐火混凝土

CWNS/WNS型燃油(氣)熱水鍋爐型號編制說明
WNSA-B/C/D-E
WN:鍋爐結構形式  臥式內燃
S：燃燒方式  室燃
A:額定熱功率  MW
B:額定出水壓力  MPa
C:額定出口水溫  ℃
D:額定進口水溫  ℃
E:燃料種類（YC-輕油；YZ-重油；QT-天然氣；QY-液化石油氣；QC-城市煤氣；Y-泛指燃料為油；Q-泛指燃料為氣體；YQ-泛指燃料為油或氣兩用，選型時應進一步明確）
示例：WNS4.2-1.0/95/70- QT
表示臥式內燃室燃熱水鍋爐，額定蒸發量為4.2MW，額定出水壓力為1.0MPa，額定出口水溫為95℃，額定進口水溫為70℃，燃料為天然氣。

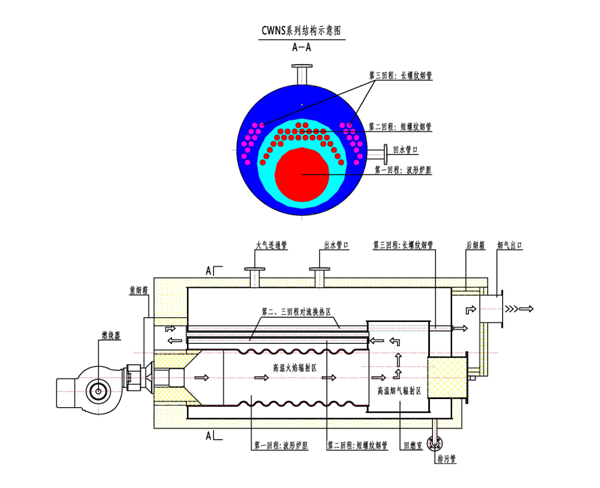

CWNS型燃油(氣)熱水鍋爐工作原理
